Мы привыкли считать, что оборудование  для резки в камнеобрабатывающей отрасли это современное изобретение,  а как камень резали и обрабатывали в далеком прошлом ... кого это волнует? Естественно, большинство людей, наверное, полагает, что это делалось с помощью примитивных устройств.

Это совсем не так! В 2005 году в Турции были найдены два древних станка, похожих на те, что используются сегодня. Первый был обнаружен в Иераполисе, он был сконструирован, вероятно, между 200 и 300 г. н.э.

Второй был обнаружен в Эфесе, предполагается, что он относится к 600-700 годам н.э., он был найден среди развалин мраморной фабрики, наряду с фрагментами порезанного камня. Мраморная фабрика Эфеса была расположена в центре процветающего города, основанного около 1000 года н.э. (Третья машина была обнаружена в городе Грезе, она того же возраста, что и станок в Эфесе.)

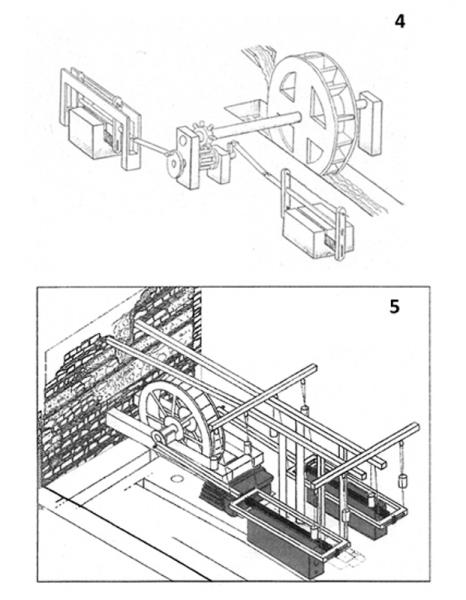

Реконструкция станков

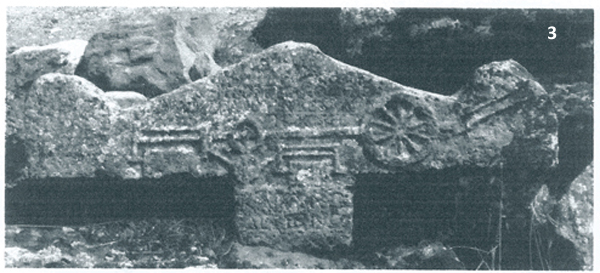

Рельеф на саркофаге конца второго века, который обнаружили в Иераполисе (Фригии, Турция), принадлежащем Аммиано, владельцу мраморной фабрики, изображает технический проект распиловочного станка, работающего от воды. Это древнейшее доказательство существования станков в римскую эпоху. Распиловочный станок оснащен коленчатым валом и шатунами, которые, как до сих пор считалось, относились к средневековым изобретениям. Использование этой системы преобразует вращательное движение колеса в обратное линейное движения, что позволяет осуществлять массовое производство слебов из мрамора.
Остатки эфесского станка (шестого и седьмого веков нашей эры) с несколькими режущими лезвиями являются свидетельством того, что машины усовершенствовались с тех пор, как был сконструирован станок в Иераполисе. Способ установки лезвий и их управление по-прежнему является объектом дискуссий среди ученых.

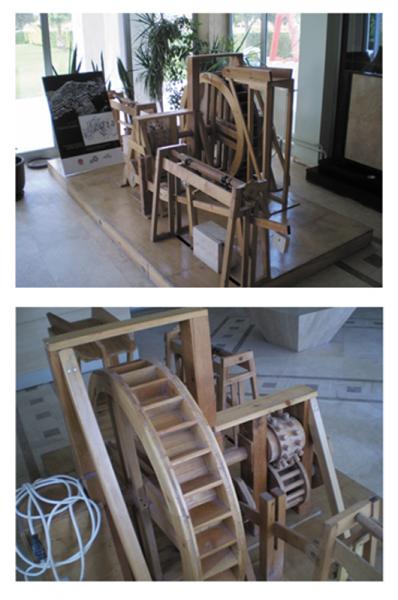

Когда археологи обнаружили  остатки станков в Турции, сначала  они не поняли их предназначения, и обратились за консультацией к Nihat Kömürcüoðlu, инженеру-строителю и владельцу турецких камнеобрабатывающих компаний Kömürcüoðlu и Traverten Mermer. Его самой большой страстью в жизни является защита каменного наследия,  он сразу понял важность находки, своими силами воссоздал макеты станков в масштабе 1:04  и доказал их способность резать камень.

В восьмидесятые годы прошлого века были найдены хорошо сохранившиеся фрагменты деревянного станка, работающего от воды на мельнице в Hanghaus 2,Эфес. В 2006 году Fritz Mangartz, del Römisch-Germanisches Zentralmuseum из Германии, опубликовал труд о реконструкции  станка после тщательных научных исследований.

Эксперименты по распиловке закончились успешно: глубина пропила 10 см,
скорость реза 6,75 мм / ч, т.е. почти 19000 мм2 / час. По оценкам Margartz при 12 часовой работе станка в день рабочий мог производить около 330 квадратных метров слэбов в год. Margartz пришел к выводу, что машина могла производить в двенадцать раз больше по сравнению с ручной резкой.

РЕКОНСТРУКЦИЯ СТАНКА ПО РЕЗКЕ МРАМОРА В Иераполис (ФОТО 1)

 "Справа на фотографии видно как под воздействием воды вращается большое колесо. Также можно увидеть, что это движение предается вперед  зубчатому механизму (в центре изображения) и далее  пилам, которые режут два блока мрамора линейным движением  контра-коленчатого вала.”

Профессор Suat Çakmak

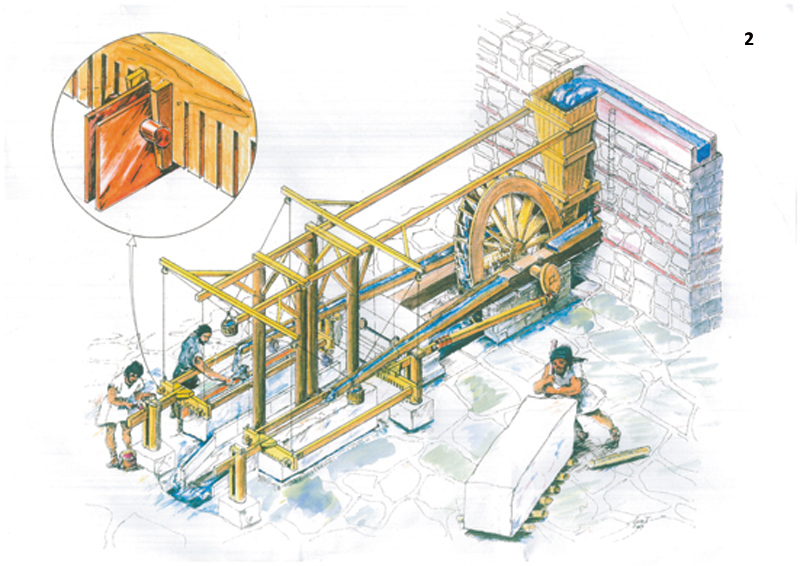

РЕКОНСТРУКЦИЯ ФУНКЦИОНИРОВАНИЯ РАМПИЛОВОЧНОГО СТАНКА ПО МРАМОРУ

 (Эфес) (фото 2)

 "... Спереди вы можете увидеть стену около 4 метров в высоту, а на ней канал для воды. Водяная мельница приводит колесо распиловочного станка  в движение. Это колесо опирается на два крупных бруска; бруски крепятся с одной стороны в пазы в стене, а с другой фиксируются между двумя блоками  мрамора ".

БИБЛИОГРАФИЯ

"Станки по резке камня римских времен в анатолийской части Средиземноморья", Paul Kessener

 "2000 лет назад в Западной Анатолии уже существовали мраморные фабрики,  ", проф
Suat Çakmak.
