人们会理所当然地认为切割机石材的机器都是现代发明,至于在远古石材怎样被加工和切割,却没人在意,很多人都会设想应该是些简单的装置吧。

这就大错特错了!2005年在土耳其发现了近似于现代使用的可能是公元200到300年的石锯,第一把在古城希拉波里斯发现的,第二把 是在古城艾菲斯一个 大理石厂的废墟里发现的。

艾菲斯的这个大理石作坊位于一个公元前1000年左右成立的城市繁华街区的­中心。这里出士的这把石锯时间可能是公元600-700 年,这片废墟被认为是 一个大型大理石厂的遗址,因为在这附近发现了切割的石材。(在GRESE(约旦)发现了公元600-700年的另一台机器)

石锯的重现

在土耳其弗里吉亚的希拉波里斯发现了公元2世纪末的一座石棺浮雕,浮雕的主人名叫阿米亚诺,此人拥有一家大理石厂。这尊浮雕表明了水动 力双石锯的技术设 计。这是石锯在罗马时代就存在的最早证据,这个石锯有以前被认为是中世纪发明的曲柄、轴及连接杆系统,这样水轮的转动就被转换成了互反线性运动使得大理石 大板的规模生产变为可能。

艾菲斯的这处石锯遗址有大量公元6到7世纪的锯片,表明自从希拉波里斯石锯被设计后,锯机有了很大的进步,关于锯片怎样被安装用来把石 块切成大板任然是科 学家讨论的话题。

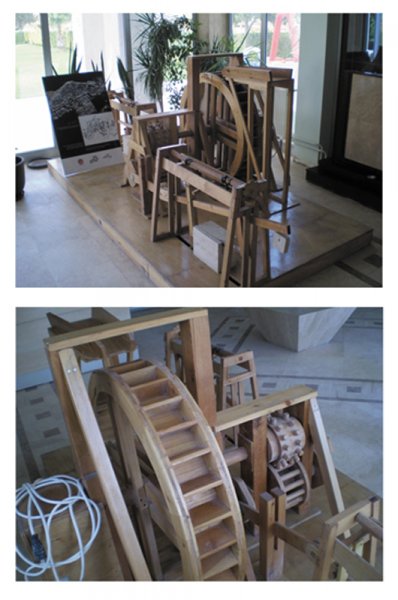

当考古学家发现这些土耳其锯片遗址之后,一开始他们并不知道是什么,后来向土耳其柯米尔居奥卢大理石有限公司老板土木工程师尼哈特·柯 米尔居奥卢 先生求教。尼哈特·柯米尔居奥卢 先生热衷保护石材遗产,懂得保护发现物的意义,并努力按1:4的比例做出了这些锯的小模型,并证明这些小模型也有古锯的功能,

发现于于上个世纪80年代,艾菲斯出土的保存完好的拜占庭水驱动双石锯是由很多木条组成。2006年,罗马-日耳曼博物馆的傅瑞兹·孟 恪翰首先在现场进行 了依据大量研究的石锯重现。

试验锯以每小时675毫米的进度成功切割了10厘米的厚度,也就是每小时19平方毫米。孟恪翰估计一个劳动力每天工作2小时的话,一年 中他能割出330平 方米的大板。所以最后的结论是机器切割的石材是手工切割的12倍。

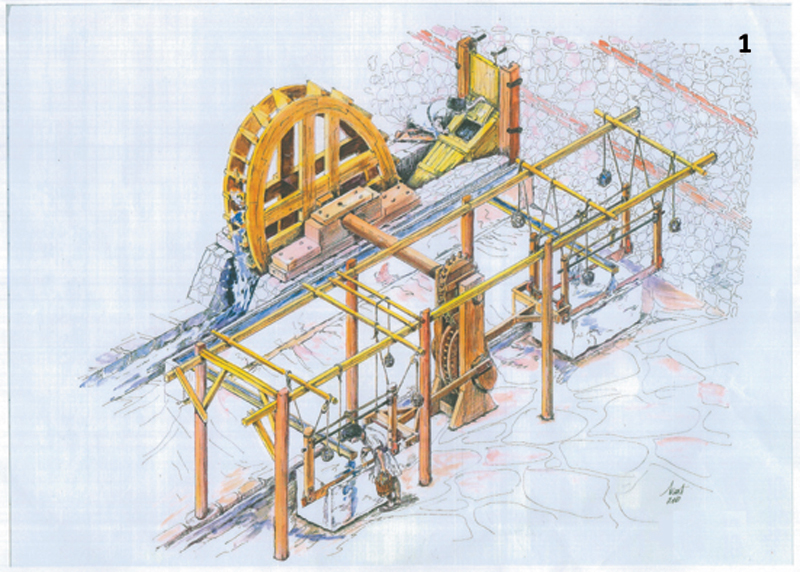

希拉波里斯大理石锯的重现 (Picture 1)

在照片的右边是一个由流水转动的大型水轮,这个运动被转到齿轮副(照片中间),前后是两个直线运动切割大理石荒料的锯片。今天,这样的 机器叫做石材切割。
苏亚特·卡迈克教授

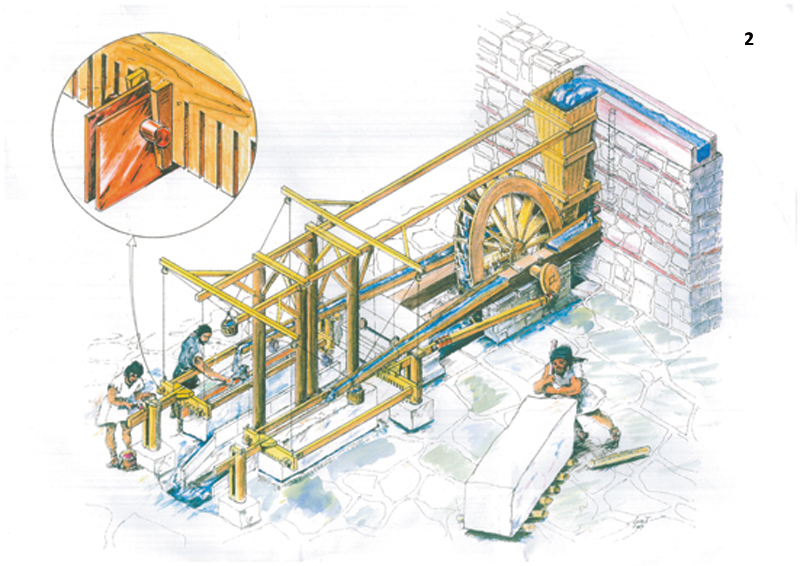

大理石锯应用重现(艾菲斯)(Picture 2)

“…前面,是一座约4米高的墙,旁边有一条水渠,从这里我们就能知道水车是随着锯机一起运转的,水轮的轴承由两根厚木板制成,木板的一端塞在壁垒的狭缝 里,另一端则固定在2块很重的大理石荒料之中。”

Prof. Suat Çakmak

苏亚特·卡迈克教授



BIBLIOGRAPHY: 参考书目:

 报告“地中海安纳托利亚罗马时代的石锯机器”作者:保罗·可森尔

 文章“2000年前西部安纳托利亚的大理石工厂”作者:苏亚特·卡克马克教授

PICTURE CAPTIONS:
3.- Hierapolis relief (photo P. Kessener)希拉波里斯浮雕

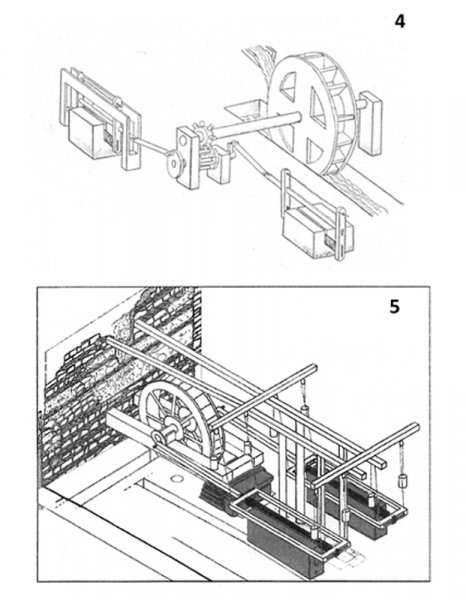

4.- Preliminary reconstruction of the Hierapolis mill (P. Kessener) 希拉波里斯石锯的初步重现
5.- Reconstruction of Ephesus saw mill by Mangartz (courtesy F. Mangartz) 孟恪翰对艾菲斯石锯的重现
