Robert Stadler robert.stadler@vtxmail.ch
Cuando se unen la piedra natural y el cemento, a menudo forman contrastes interesantes. Particularmente impresionante es el de las fachadas de un nuevo complejo residencial exclusivo cerca del lago de Zurich (Suiza).

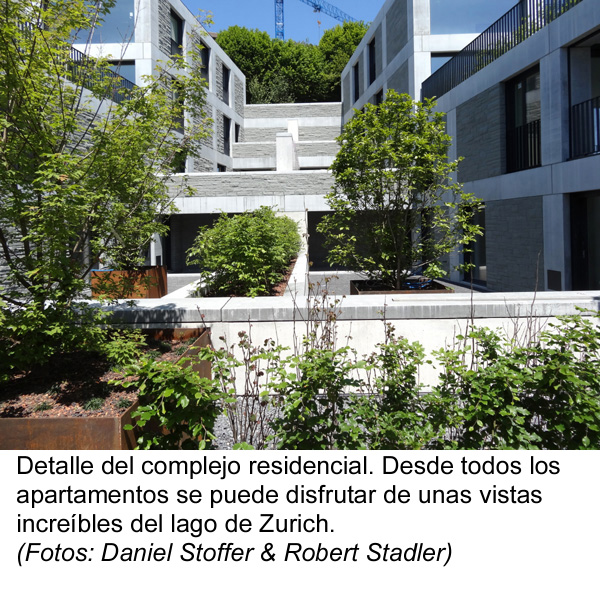

El estudio del famoso arquitecto Max Dudler (Zurich, Berlín, Frankfurt) ha diseñado un complejo residencial ubicado en una colina sobre el lago de Zurich. Está formado por doce viviendas adosadas con unas superficies de hasta 260 m2 y jardines de 200 m2 y cuenta con ocho locales comerciales.
730 toneladas de piedra para la fachada
La estructura de soporte de las casas consiste en un ensamblaje en forma de rejilla de elementos prefabricados de hormigón y de mampostería. Las secciones de hormigón son de un máximo de 4,9 m de largo, 60 cm de ancho y 15 cm de alto, la mampostería es de 17,5 cm de espesor. En algunas de las aberturas rectangulares de la estructura se insertaron grandes ventanales de cristal y otras, hasta llegar a los 2.500m2, se rellenaron con mampostería de arenisca Rorschach.
La empresa suiza elaboradora de piedra BÄRLOCHER STEINBRUCH UND STEINHAUEREI AG suministró 730 toneladas de piedra en longitudes de entre 30 y 70 cm , en cinco anchuras diferentes (4 , 8, 12 , 16 y 20 cm) y con un espesor de aproximadamente 11 cm . El acabado aplicado a la arenisca fue principalmente el flameado.
Como mampostería en seco
Los trabajos de preparación de la mampostería, realizados en la Asociación Escocesa (Schottischen Verband) duraron diez meses. Entre ocho y doce talladores de piedra y albañiles trabajaron en ello. Cada piedra debía ser seleccionada cuidadosamente, labrada y ensamblada con la estructura de la manera más precisa y más estéticamente posible. Las juntas de choque y horizontales son de entre 2 mm y 5 mm.
Por la parte exterior, las juntas se abren, dando la impresión de un muro de piedra seca, aunque en realidad - por el bien de la estabilidad – las piezas están unidas con un pegamento especial (PCI Carrament gris).

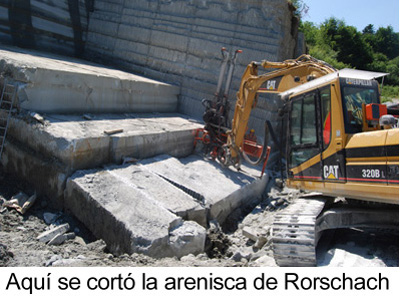

Arenisca RorschachLa piedra arenisca de Rorschach es un material gris de grano fino, muy homogéneo con un ligero tinte de color verde. Es adecuado para casi todas las aplicaciones interiores y exteriores. En la cantera de la empresa Baerlocher en Staad en Rorschach en el Lago Constanza se extraen cada año alrededor de 10.000 m3 de piedra arenisca utilizando la última tecnología de hilo de diamante.
___________________________________________________________________________________
Entrevista
Daniel Stoffer, Manager BÄRLOCHER STEINBRUCH UND STEINHAUEREI AG:
"Este trabajo requiere un ojo entrenado”.

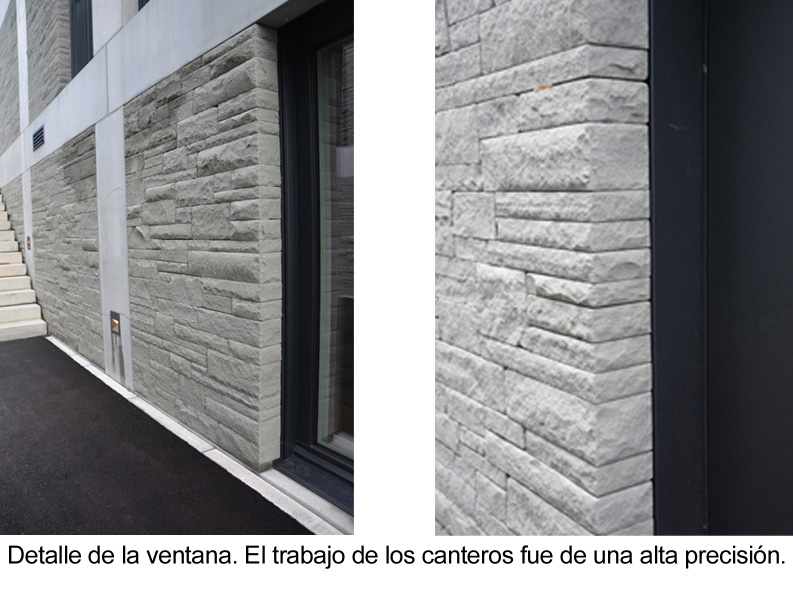

¿Cuál fue el mayor reto en la elaboración de este trabajo?El propietario y el arquitecto exigieron una ejecución excepcionalmente precisa. Por ejemplo, las piedras no debían sobresalir demasiado, por lo tanto, tenían que afinar al máximo las medidas. Esto fue difícil, especialmente en el área de las jambas de las ventanas. Las habilidades técnicas de los canteros y, sobre todo, un “ojo entrenado” resultaron imprescindibles para la realización óptima de este trabajo.
¿Habría sido posible hacer un muro de piedra seca - es decir, sin pegamentos y sin anclajes?
Básicamente sí, pero para asegurar la construcción contra los movimientos sísmicos habría que haber aumentado el grosor de la pared de piedra.
La arenisca Rorschach que se ve en esta obra es sólo de color gris, pero también presenta a veces tonalidades amarillas. ¿Por qué sólo se han empleado aquí piedras grises?
El arquitecto lo quiso así. Las piedras se seleccionaron con este criterio en la fábrica y entre el 10 y el 15% se descartó por este motivo.
Cuando llueve, ¿las superficies de las paredes muestran humedad en algunas partes?
El agua se escurre hacia abajo desde el parapeto sobre la mampostería, pero es sólo superficial. Las juntas son lo suficientemente grandes como para permitir que el agua drene. Tan pronto como sale el sol, la piedra se seca en menos de media hora . Incluso en invierno la humedad no es un problema. La piedra arenisca de Rorschach y el adhesivo utilizado son a prueba de escarcha.
______________________________________________________________________
FICHA TÉCNICA:
Proyecto: Complejo Residencial Überbauung, Zurich
Constructor: Baugesellschaft Gießen c/o Beat Odinga AG, Uster
Arquitecto: Max Dudler, Zürich
Gestión de la construcción: Schwendener Baumanagement, Zürich
Prefabricados de hormigón: Sulser AG, Betonvorfabrikation / Baustoffe Schollberg AG, Trübbach
Suministrador de piedra: Bärlocher Steinbruch und Steinhauerei AG, Buchen-Staad SG
Elaboración de la fachada de piedra - empresas que han participado:
• Abraxas Natursteine AG, Uerzlikon ZH
• Bärlocher Steinbruch und Steinhauerei AG, Buchen-Staad SG;
• J.&A. Kuster Steinbrüche AG Bäch, Freienbach SZ
Suministro de adhesivo para la piedra:
PCI Carrament: PCI Bauprodukte, Zürich
Suministro de anclajes:
Halfen Swiss AG, Wallisellen
