Hace dos años publicamos una encuesta sobre máquinas multi-hilo, y el artículo tuvo una buena aceptación por parte de nuestros lectores. Siendo una tecnología nueva y en desarrollo, durante este tiempo los fabricantes han sacado nuevos y mejorados modelos de estas máquinas, y hemos estimado conveniente actualizar la encuesta. Hemos enviado el siguiente cuestionario a varias empresas y publicamos las respuestas que hemos recibido.
Preguntas:
1.- ¿Su máquina se apoya en 2 o en 4 columnas?
2.- Describa brevemente el sistema para tensionar el hilo de su máquina. Especifique si es individual o colectivo, si es hidráulico, mecánico, neumático…
3.- ¿Cómo controla el desgaste y el comportamiento del hilo?
4.- ¿Cuántos hilos monta su maquinaria y por qué?
5.- ¿Qué producción media mensual tiene?
6.- Como datos objetivos, ¿cuál es el consumo medio de hilo en m2/ml? ¿En Euros/ml?
7.- ¿Qué características permiten a su máquina obtener estos consumos y qué otras características quiere destacar?
BRETON
1.- La máquina se apoya en 2 columnas.
2.- Sistema de tensionado del hilo: individual e hidráulico.
3.- Sistema Láser para control de rotura del hilo.
4.- 70 Hilos - Gold 2000/6/V/70, porque con ancho 2 metros, corta cualquier bloque existente en el mercado. También tenemos máquinas para ancho 1000mm para medio bloque de 2 metros de ancho, máquinas de ancho 800mm para medio bloque de los normalmente extraídos (de 160 cms de ancho) en la zona de Galicia.
5.- Producción: De 0.8 a 1 m2 por hora de trabajo e hilo, que en la práctica supone unos 25.000 metros cuadrados al mes en máquina de 70 hilos.
6.- Consumo: Todos los fabricantes de hilo indican que la producción por metro lineal de hilo según dureza va de los 7 a los 11 m2.
7.- Otras características: • Tensión independiente de los hilos • Perfiles PU desmontables • Hilos alineados, no hay desviaciones

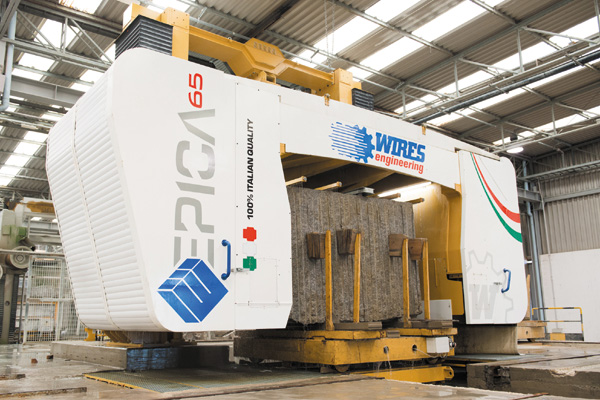

COFIPLAST
1.- La máquina se apoya en 2 columnas.
2.-Tensionado individual. Tiene patentado un tensionado por gas, que ofrece más elasticidad y aumenta la vida del hilo.
3.- Cada corte está monitorizado y se calculan las horas y metros cuadrados por hilo.
4.- Ofrecemos los siguientes modelos: 11, 25, 35, 55 y 65 hilos. Todas nuestras máquinas pueden cortar espesores variables. La máquina más grande puede cortar 1,85 m de ancho y produce 64 tablas de 2 cm
5.- Producción: de 7.000 a 10.000 metros cuadrados por mes dependiendo del material. Basado en un turno de 8 horas.
6.- El consumo del hilo diamantado varía mucho en función del material que se esté cortando.
7.-El flexible tensionado por gas que tenemos patentado y el hecho de que los hilos vayan alrededor de sólo 4 ruedas, hacen que se incremente mucho la vida del hilo diamantado.
Otras características:
• La máquina está equipada con la última tecnología que monitoriza activamente el corte, el tensionado, la temperatura de los rodamientos, la producción y mucho más.
GASPARI MENOTTI
1.- La máquina se apoya en 2 columnas.
2.- Tenemos un sistema de tensionado hidráulico doble, primero hacemos un tensionado colectivo de todas las poleas mediante dos cilindros grandes situados a ambos lados de la estructura que alojan las poleas, luego hacemos un ajuste individual de cada una (polea a polea).
4.- Producimos una amplia gama de máquinas de 24 , 34, 40, 52 , y 68 – 70 hilos
5.- La producción mensual de nuestra máquina más grande ronda los 25.000 m2
6.- Consumo medio de hilo: hasta 12 m2/ml
7.- Otras características:
• Reducido número de poleas guías y rodamientos
• Rodamientos completamente sellados y permanentemente engrasados (no necesitan sistema de lubricado)
• Geometría sencilla de la máquina
• Estructura de marco para soportar los ejes y el estrés del tensionado
• Todas las gomas son intercambiables
• Tecnología bus
• Pantalla intuitiva
NODOSAFER
1.- Actualmente se fabrican 2 modelos de máquina: un modelo NDF-6035 de hasta 35 hilos que se apoya sobre 2 columnas, y otro modelo NDF-6068 de hasta 68 hilos cuya estructura va soportada sobre 4 columnas.
2.- Los dos modelos de máquina disponen de un doble sistema de tensado para los hilos, un tensor primario actúa a la vez sobre todo el conjunto de poleas tensoras para pre-tensar los hilos, accionado por un par de husillos y moto-reductor eléctrico. Una vez compensados y pre-tensados los hilos, estos se ajustan con un segundo dispositivo de tensado hidráulico que actúa individualmente sobre cada polea tensora, asegurando de manera independiente que cada uno de los hilos tenga la misma tensión compensando las diferencias de longitud que existan entre la totalidad de los hilos que se instalan en la máquina.
3.- La máquina dispone de un sistema de control, que permite controlar en tiempo real los parámetros de corte, cuál es la tensión de trabajo y la flecha individual de cada uno de los hilos, y por tanto la máquina es capaz de adecuar y corregir los parámetros de corte en función del comportamiento de cada hilo, de esta forma se optimiza el rendimiento de la maquina.
4.- La máquina NDF-6035 puede cortar con un máximo de 35 hilos y el modelo NDF-6068 grande hasta 68, lo que significa en la posibilidad de cortar un bloque comercial de granito a 2 centímetros de espesor, en una única serrada en la máquina de 68 hilos y en dos bajadas de medio bloque con la de 35 hilos.
5.- La máquina de 35 hilos obtiene una producción mensual media entre 8.000-10.000m2. La máquina de 65 hilos obtiene una producción mensual media entre 16.000-20.000m2.
6.- El rendimiento medio del hilo en nuestras máquinas se sitúa en un ratio aproximado de 8m2/ml. El coste medio estimado del hilo diamantado se sitúa en unos 32 euros/ml.
7.- Otras características:
Nuestras máquinas se caracterizan principalmente por tener un bajo coste de mantenimiento, un bajo índice de averías y por tanto se minimizan los tiempos muertos debidos a estas causas. Destaca además su excelente acabado y planitud en la superficie del corte, así como una perfecta homogeneidad en el espesor de las tablas. El manejo y programación de la maquina es muy simple y sencillo, todo ello hace que sean una de las máquinas más productivas y rentables del mercado.
PEDRINI
1.- La estructura de la multi-hilos Pedrini Jupiter GS200-72 está formada por dos columnas fuertemente fijadas a los cimientos y una estructura “Arco” de conexión, que se ha construido con una amplia sección cerrada de gran grosor en acero normalizado. Todas las partes estructurales han sido sometidas a controles de acuerdo con FEM (Finite Elements Methods).
2.- La acción de tensionado individual de los hilos se realiza a través de una bomba oleo-dinámica. El sistema establece el desplazamiento necesario para el cambio de los hilos diamantados, para el cambio de grosor de las tablas, tiene una tensión programada para que sea igual para cada hilo y esté equilibrado el estiramiento del hilo durante el corte.
3.- La polea de tensionado de cada hilo está constantemente controlada. La máquina puede vigilar la eventual extensión excesiva de cada hilo. La alimentación, la velocidad de corte y el consumo de energía se muestran en el monitor.
4.- Se pueden instalar 72 hilos en la máquina, para producir tablas de 2 cm para una cobertura total de 2 m. La máquina es flexible: puede producir cualquier grosor colocando adecuadamente los hilos dentro de la guía de los surcos.
5.- Producción: - Tablas de granito de 2 cm: 15.000 m2/mes - Tablas de granito de 3 cm: 11.000 m2/mes La producción de la máquina depende del tipo y dureza del material.
6.- Rendimiento del hilo m2/m: depende del tipo de granito y de si el diámetro del hilo es 6,3 o 7,3. La media en condiciones normales es 7÷12 m2/m.
7.- Otras características:
• Es precisa: representa la síntesis perfecta entre rigidez estructural, balance dinámico y precisión en desplazamiento y deslizamiento.
• Es una máquina de alta tecnología: posee exclusivas y avanzadas patentes que la hacen única en su línea.
• Es fiable: propone soluciones técnicas simples, sin emplear elementos mecánicos delicados o de riesgo.
• Es funcional: está diseñado y fabricado para optimizar el rendimiento de los hilos diamantados.
• Es versátil y adecuada para todos los requerimientos de producción: está disponible en modelos de 8 a 72 hilos, de diámetros de 6,3 mm y 7,3 mm
• Es flexible: permite el corte simultáneo de tablas de distintos grosores, desde 2 cm hasta 10 cm
• Es racional: sus pantallas intuitivas facilita al operador el manejo de la herramienta diamantada y de la máquina.
