LINHA DE ESPESSADORES N.º 8000/900
Esta LINHA DE ESPESSADORES MODELO N.º 8000/900 é composta por:
- Mesa motorizada de rolos reforçada na entrada.
- Sistema de visão – Entrada da linha de corte
- Cortadora em ponte com 5 cabeças.
- Sistema de controlo do desgaste dos discos de corte – sensores pneumáticos retráteis
- Mesa de corte motorizada rotativa com correia.
- Mesa motorizada de saída com correia.
- Correia motorizada para remoção de resíduos
MESA MOTORIZADA DE ROLOS DE ENTRADA
Mesa de entrada motorizada de rolos, especialmente reforçada para placas de espessura variável.
Possibilidade de carregamento da mesma, quer com ponte rolante, quer com empilhador.
Incorpora cilindros hidráulicos que permitem o alinhamento das placas
Sistema de Visão – Entrada da Linha de Corte
1. Funcionamento:
Quando é detetada a presença de uma placa de pedra, é ativado o ciclo de aquisição de imagem através do sistema de visão. A imagem capturada é inicialmente guardada num ficheiro temporário. Após a sua utilização para o cálculo do desdobramento e a geração de trajetórias de corte, a imagem é transferida para a base de dados de imagens para efeitos de rastreabilidade e armazenamento histórico.
2. Processamento de imagem:
• A imagem capturada é visualizada na IHM, no ecrã de corte.
• Sobre esta imagem é sobreposto o padrão de corte. O operador pode manipulá-lo (translação e rotação) para o alinhar com precisão antes de validar o envio para o sistema de corte.
Imagem representativa
MESA DE CORTE MOTORIZADA GIRATÓRIA DE FITA
Mesa de corte motorizada de fita giratória especialmente reforçada, com tambores de grande diâmetro sobredimensionados para proporcionar maior tração
Incorpora encoders de posicionamento e de rotação para um controlo absoluto dos cortes, tanto longitudinais como transversais

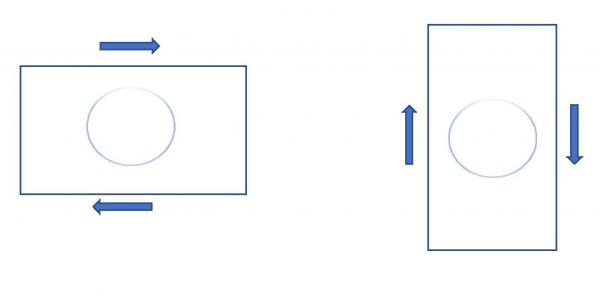

O design da mesa rotativa de duplo deslocamento para avanço e recuo, tanto no corte longitudinal como no transversal, permite uma maior precisão no alinhamento dos cortes.
Incorpora travão hidráulico e potentes redutores sobredimensionados para as cargas e movimentos das chapas.
Sistema de Controlo do Desgaste dos Discos de Corte – Sensores Pneumáticos Retráteis
1. Funcionamento Geral:
O sistema dispõe de uma estação de medição equipada com sensores pneumáticos retráteis, localizados fora da área de corte. Os discos de corte deslocam-se até esta zona antes de iniciar o ciclo de medição.
Assim que os discos estiverem posicionados sobre os sensores:
1. Os sensores emergem por meio de cilindros pneumáticos controlados pelo PLC.
2. Em seguida, os discos descem até entrarem em contacto com os sensores.
3. O curso atingido por cada sensor é medido através de sensores de posição analógicos.
4. O sistema calcula o desgaste atual do disco e ajusta automaticamente a sua altura de trabalho para os próximos cortes (autorregulação).
2. Integração com o Sistema de Controlo (PLC e HMI):
• O PLC coordena as sequências de deslocamento dos discos, a ativação dos sensores de contacto e a leitura dos sensores.
• A HMI apresenta em tempo real o estado do sistema:
o Posição atual de cada disco.
o Nível de desgaste detetado.
o Ajustes automáticos aplicados.
o Alarmes caso se atinja o limite de desgaste.
• Parâmetros como limiares de desgaste ou frequência de medição podem ser ajustados a partir da IHM.
3. Características Técnicas e Vantagens:
• Sensores retráteis: protegidos fora do ciclo de corte, evitando desgaste ou interferências.
• Detecção de desgaste sem contacto elétrico direto com o disco.
• Sensores de curso com leitura precisa.
• Compensação automática que garante uma profundidade de corte constante.
• Melhoria da produtividade ao evitar paragens não planeadas devido a discos desgastados.
• Aumento da segurança operacional e da rastreabilidade dos discos.
MESA MOTORIZADA DA CORREIA DE SAÍDA
Mesa motorizada da correia de saída, especialmente reforçada para placas de espessura variável. Com deslocamento hidráulico para a frente e para trás. Sistema de rolos em cunha que permite a maior aproximação possível à mesa giratória para o deslocamento do material e a separação da mesma para a rotação da posição de corte longitudinal para corte transversal.
MÁQUINA DE CORTE EM PONTE N.º 8000/900-5C
A máquina de corte N.º 8000/900-5C é uma máquina com um design robusto e muito compacto, concebida para permitir que os seus utilizadores desfrutem da facilidade de manuseamento, obtendo uma elevada produção e uma grande rentabilidade.
A sua mecânica, de grande precisão, e a sua estrutura robusta permitem-nos garantir um funcionamento perfeito, mesmo nas condições de trabalho mais adversas.
Os cabeçotes apresentam uma construção muito sólida e dimensões reduzidas, graças à incorporação de um motor especial de perfil baixo de 25 CV a 1500 rpm, para permitir trabalhar com discos de até 900 mm.
A orientação dos cabeçotes ao longo da ponte é realizada por meio de guias lineares de alta precisão, protegidas por proteções rígidas que impedem a entrada de água e poeira no interior.
A orientação dos cabeçotes no movimento de elevação é feita através de guias lineares, e o acionamento é feito por meio de um fuso de esferas laminado, movido por um motorredutor de parafuso sem-fim e coroa dentada.
O deslocamento ao longo das vias de rolamento é efetuado por um sistema combinado de guias lineares e rolos de apoio, acionado por dois grupos de pinhão e cremalheira, sincronizados mecanicamente, para evitar qualquer tipo de possível desalinhamento. Todo o conjunto das vias de rolamento é coberto por foles de PVC.
No que diz respeito à parte elétrica, destaca-se a incorporação de variadores de frequência, dos quais alguns permitem ajustar de forma independente as rotações do disco e outros controlam simultaneamente as velocidades.
O quadro elétrico incorpora controladores lógicos programáveis (PLC) que gerem todas as entradas e saídas de sinais, bem como o controlo dos variadores de frequência, para que os arranques e as paragens sejam progressivos e precisos. O programa incorporado no controlador lógico foi desenvolvido e aperfeiçoado pela nossa equipa técnica, para simplificar ao máximo o manuseamento e a programação da cortadora.
CARACTERÍSTICAS TÉCNICAS DA CORTADORA DE PONTE N.º 8000/900-5C
Largura máxima da máquina: 5500 mm
Comprimento dos trilhos de rolamento: 5500 mm
Diâmetro máximo do disco de corte: 900 mm
Potência dos motores dos disco:s 25 CV
Potência total instalada: 145 CV
Consumo de água por disco: 50 l/min.
CORREIA TRANSPORTADORA DE RESÍDUOS
Correia motorizada de transporte de resíduos situada no final da linha de espessuras
____________________________________________________________________________

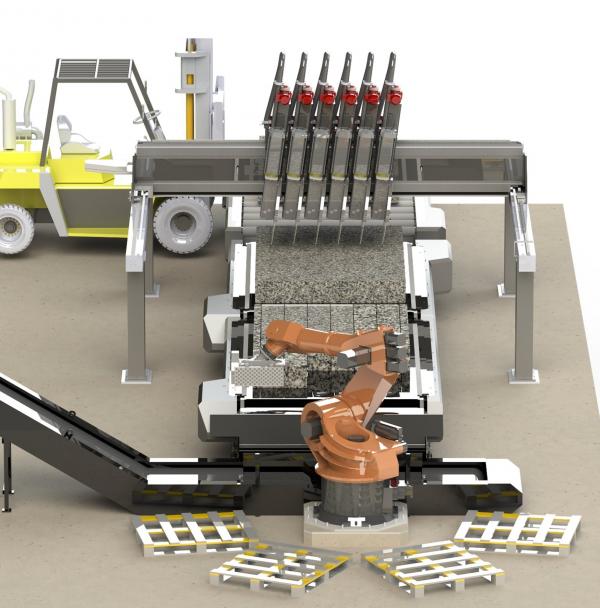

A empresa NODOSAFER acaba de fechar uma operação em França para o lançamento da sua nova linha de semiprodução para cortar todos os tipos de formatos até 30 cm de espessura. É uma linha versátil, com mesa giratória e trabalho automático contínuo. A possibilidade de instalar descarga ou processamento robótico no final da linha torna-o um produto muito completo e representará um ponto de viragem no processamento nas fábricas de pedra natural.

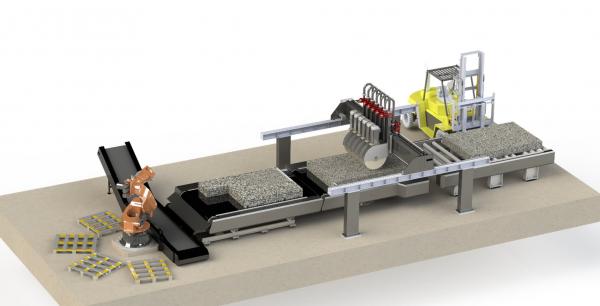

LINHA CORTE PARA GRANDES ESPESSURAS N.8000/900
Esta LINHA DE CORTE PARA ESPESSURA MODELO N.8000/900 é composta por:
- Mesa de roletes motorizada com entrada reforçada
- Cortador de ponte de 5 cabeças
- Mesa rotativa de corte de fita motorizada
- Mesa de banda de saída motorizada
- Correias motorizadas de remoção de detritos
MESA DE ROLOS DE ENTRADA MOTORIZADA
Mesa de entrada de rolos motorizada, especialmente reforçada para lajes de espessura variável.
Possibilidade de carregamento com ponte rolante ou empilhadeira.
Possui cilindros hidráulicos embutidos que permitem o alinhamento das telhas.
MESA DE CORTE DE CORREIA ROTATIVA MOTORIZADA
Mesa de corte motorizada com correia rotativa especialmente reforçada, com tambores superdimensionados de grande diâmetro para maior tração
Possui codificadores de posicionamento e rotação integrados para controle absoluto de cortes longitudinais e transversais.
O desenho da mesa rotativa com duplo deslocamento para frente e para trás tanto no corte longitudinal quanto transversal permite maior precisão no alinhamento dos cortes
MESA DE CORTE DE CORREIA ROTATIVA MOTORIZADA
Mesa de corte motorizada com correia rotativa especialmente reforçada, com tambores superdimensionados de grande diâmetro para maior tração
Possui codificadores de posicionamento e rotação integrados para controle absoluto de cortes longitudinais e transversais.
O desenho da mesa rotativa com duplo deslocamento para frente e para trás tanto no corte longitudinal quanto transversal permite maior precisão no alinhamento dos cortes
Incorpora freio hidráulico e potentes redutores superdimensionados para as cargas e movimentos das telhas.
MESA DE CORREIA DE SAÍDA MOTORIZADA
Mesa de banda de saída motorizada, especialmente reforçada para lajes de espessura variável. Com movimento hidráulico para frente e para trás. Sistema de rolos em cunha que permite a maior aproximação possível da mesa rotativa para a movimentação do material e sua separação para a rotação da posição de corte longitudinal para a posição de corte transversal.
CORTADORA DE PONTE N.8000/900-5C
A cortadora ponte N.8000/900-5C é uma máquina de desenho robusto e muito compacto, projetada para permitir que seus usuários desfrutem da facilidade de manuseio, obtendo alta produção e grande rentabilidade.
A sua mecânica muito precisa e a sua estrutura robusta permitem-nos garantir um funcionamento perfeito, mesmo nas condições de trabalho mais difíceis.
As cabeças têm uma construção muito sólida e pequenas dimensões graças à incorporação de um motor especial de baixo nível de 25 CV às 1500 rpm, para permitir trabalhar com discos até 900 mm.
As cabeças são guiadas ao longo da ponte por meio de guias lineares de alta precisão, protegidas por proteções rígidas que impedem a entrada de água e poeira no interior.
A orientação dos cabeçotes no movimento de elevação é através de guias lineares, e o acionamento é através de fuso de esferas laminado acionado por motorredutor de coroa sem-fim.
A movimentação ao longo das pistas de rolamento é realizada sobre um sistema combinado de guias lineares e rolos de suporte acionados por dois grupos de cremalheira e pinhão, sincronizados mecanicamente, para evitar qualquer tipo de possível desalinhamento. Todo o conjunto de pistas é coberto por foles de PVC.
Na secção eléctrica, vale destacar a incorporação de conversores de frequência, alguns dos quais permitem ajustar de forma independente as rotações dos discos e outros controlar simultaneamente as velocidades.
O quadro elétrico incorpora autômatos que gerenciam todas as entradas e saídas de sinais, bem como o controle dos conversores de frequência, para que as partidas e paradas sejam progressivas e precisas. O programa incorporado no autómato foi desenvolvido e aperfeiçoado pela nossa equipa técnica, para simplificar ao máximo o manuseamento e a programação da fresa.
CARACTERÍSTICAS TÉCNICAS DO CORTADOR DE PONTE N.8000/900-5C
Largura máxima da máquina 5500 mm
Comprimento da trilha 5500 mm
Diâmetro máximo disco de corte 900 mm
Potência do motor de disco 25 CV
Potência total instalada 145 CV
Consumo de água por disco 50 l/min.
Peso aproximado 5000 kg
ota: cabeças de esquadria OPCIONAIS
CORREIA TRANSPORTADORA DE RESÍDUOS
Correia transportadora de resíduos motorizada localizada no final da linha de espessura
